我也來學學 綿羊兄 改琴 新增 電路 銲接面 接線圖!

我看到別人改琴 手都會很癢   所以就改一下我的便宜琴 (2手琴買1999 !)  小新吉他館-自學木吉他、電吉他、烏克麗麗、貝斯、木箱鼓、電子琴、採譜 教學網站! ]1 o+ f, K4 }: L, U1 I! N
這樣大概花我1500不到 改拾音器 改LED 改開關 改外觀( 下次想改大搖座 )
- I" M2 X% W6 O* n小新吉他館-自學木吉他、電吉他、烏克麗麗、貝斯、木箱鼓、電子琴、採譜 教學網站珍珠板也自己挖 原本單單單的 用成 雙單雙 !
6 m2 o4 \* x8 h【最新吉他譜】自學電吉他、木吉他、古典吉他、貝斯的園地【線上購買吉他,網路買吉他首選】改完感覺上 真不錯 比原本好太多了 出力很兇 (ESPㄝ)gita.idv.tw! U3 W$ U8 _6 D( |" {

0 @8 a: b1 \* V: m! C* ^4 h" e小新吉他館-自學木吉他、電吉他、烏克麗麗、貝斯、木箱鼓、電子琴、採譜 教學網站
3 q6 R. G& X' ^  Y/ v/ W小新的吉他館謝謝觀賞 VU小新 吉他 吉他譜 吉它 結它 音樂教室 電吉他 學吉他 貝斯 蘆洲 小新的吉他館' O5 e# X0 e0 G
& O0 n$ P! N! @+ C: w0 ^) |6 U
[ 本帖最後由 XSEA 於 2009-9-6 22:47 編輯 ]

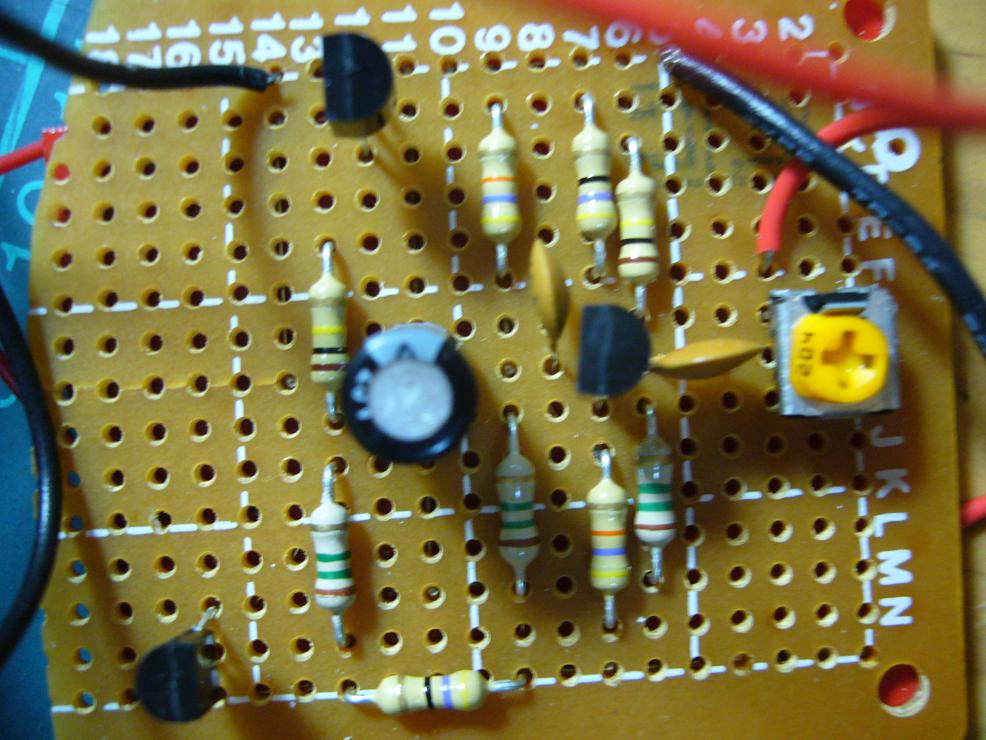

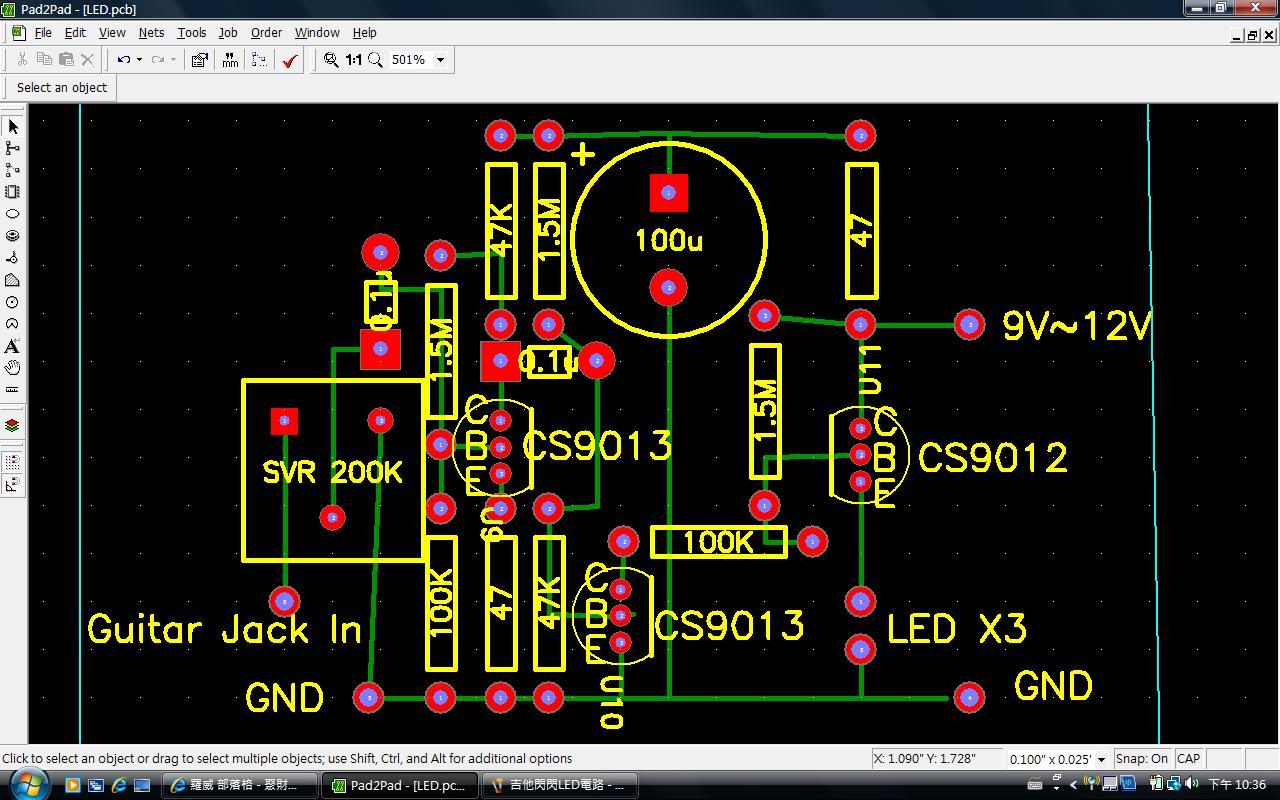

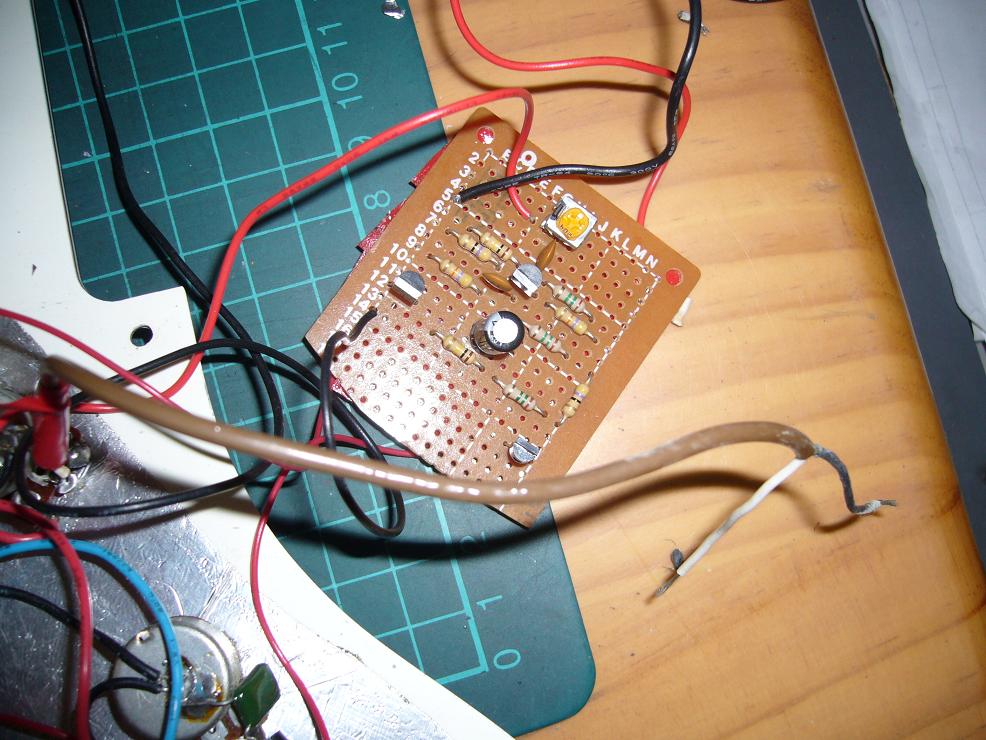

LED電路 彈下去才會亮喔! 看你要接幾顆LED 電壓就用多大!我用9V電池



LED電路 有訊號來就亮~



這個感覺比較酷 電子街一個賣15元


拾音器改ESP HD-200.JPG (117.15 KB)

這個是3手貨 買1000元

拾音器改ESP HD-200.JPG


噴的不好看 原本的琴身整個被我貼鋁箔紙 閃亮亮! (撕掉好累)

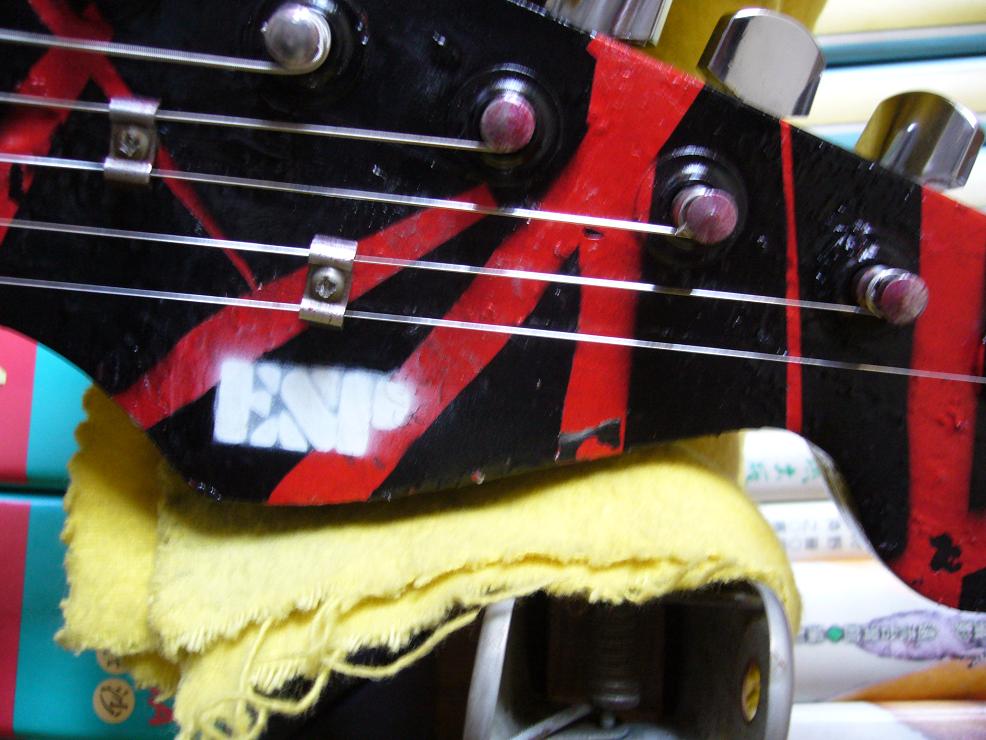

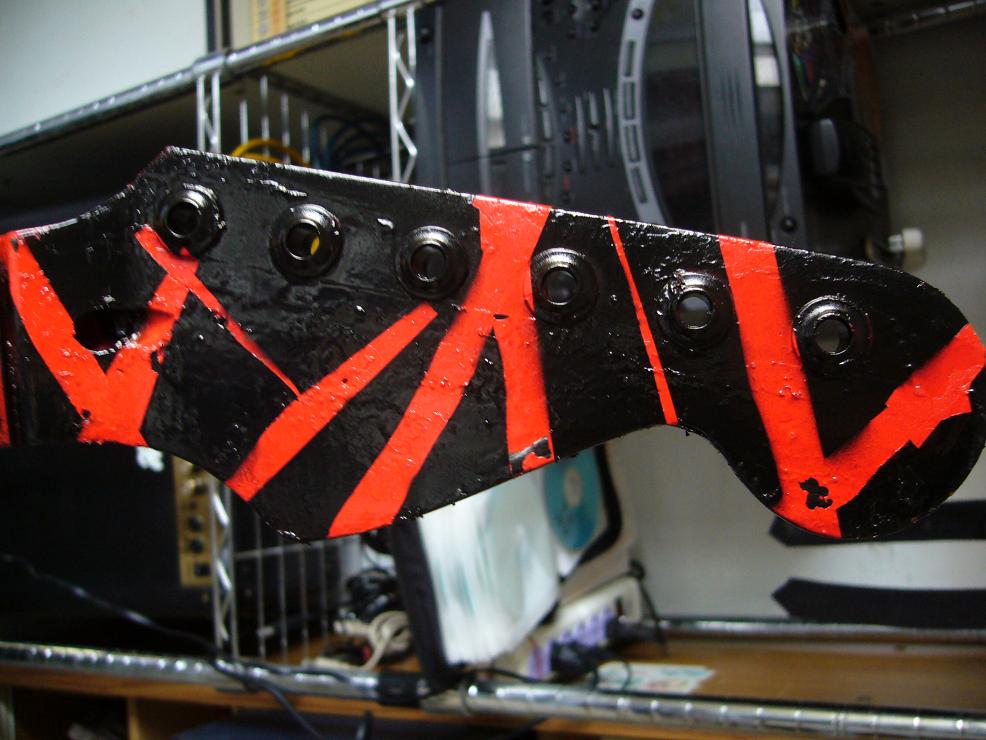

琴頭一樣也被貼鋁箔紙

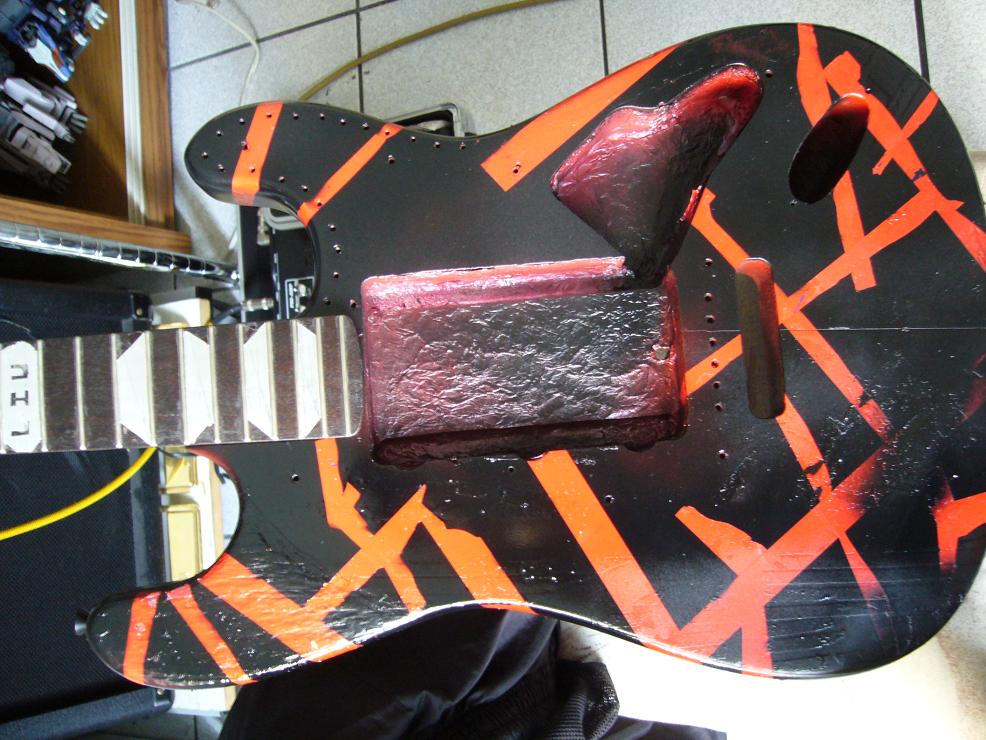

琴身

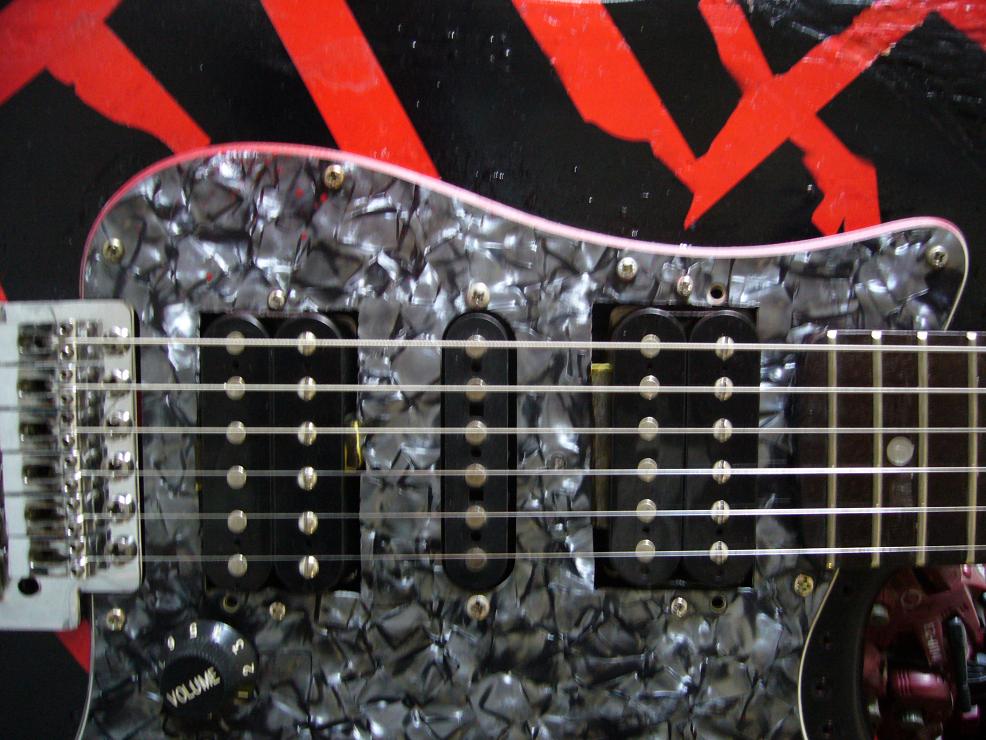

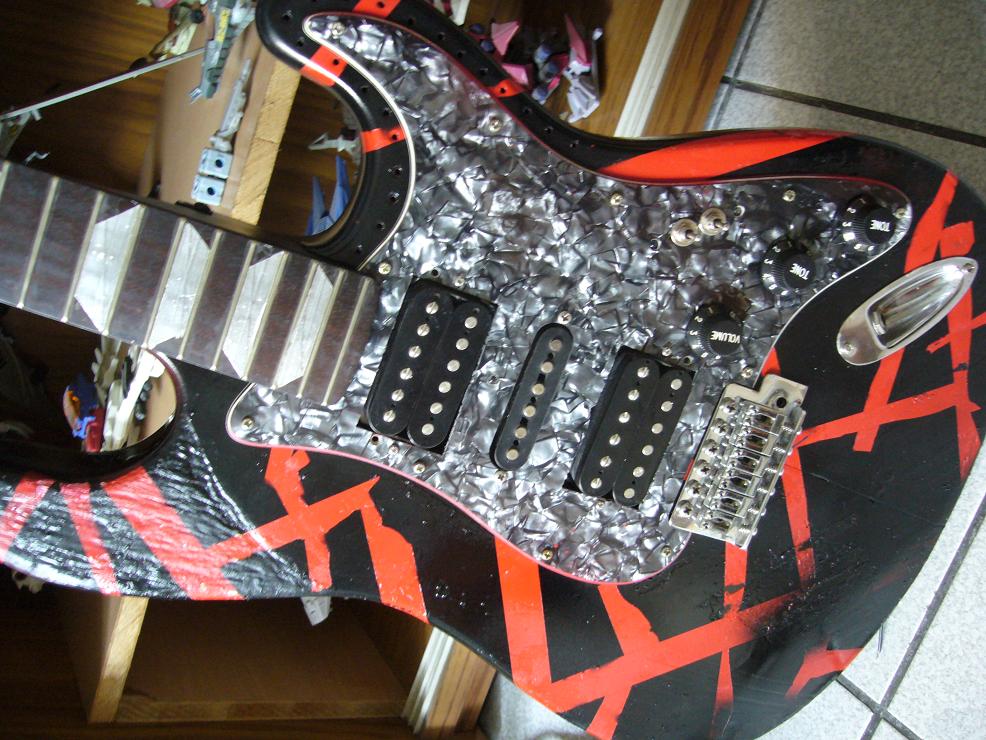

原本單單單 改 雙雙雙 珍珠板 自己挖



ESP 好貴 自己用一個 自爽!

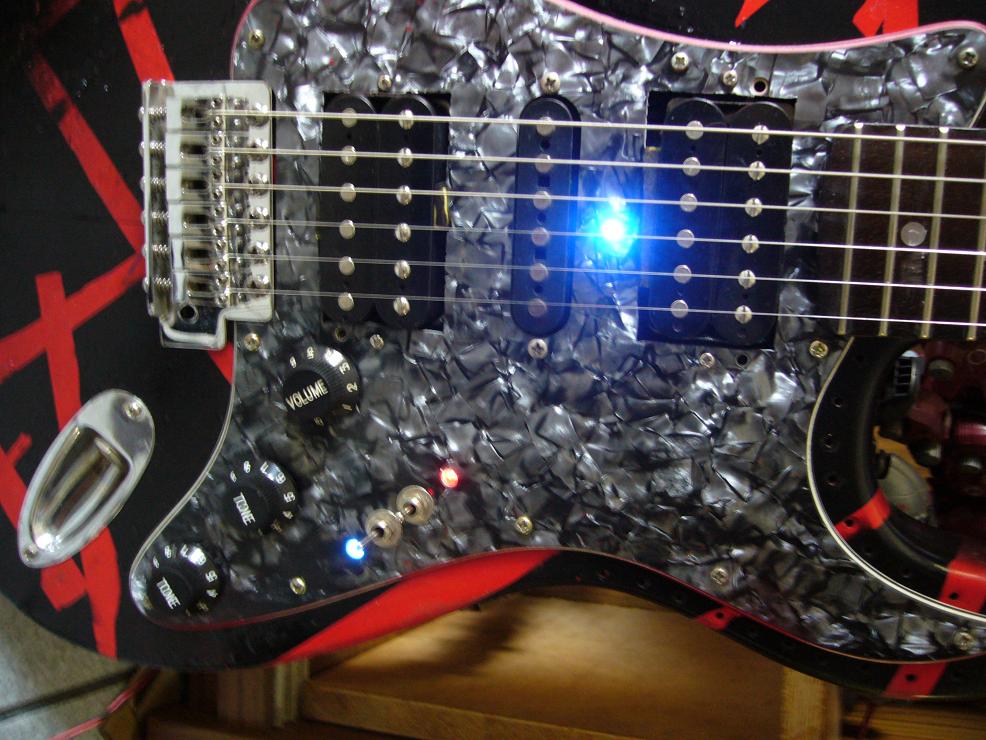

LED亮琴身特寫


ESP山寨版+我的Gibson ST.JPG (126.91 KB)

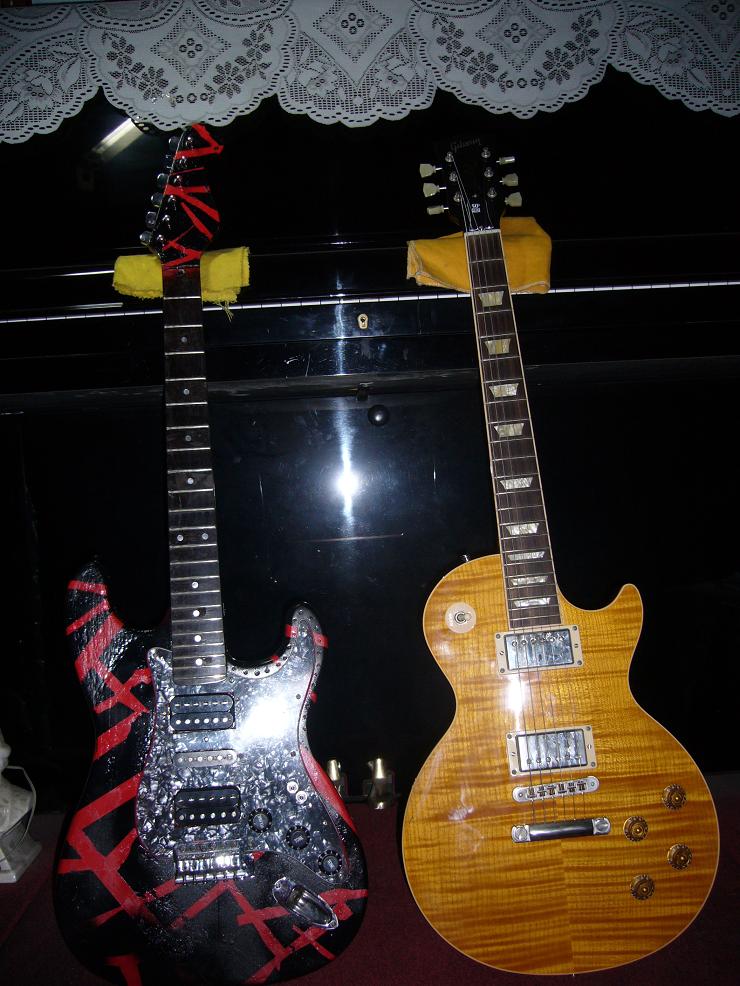

ESP山寨版+我的Gibson ST

ESP山寨版+我的Gibson ST.JPG

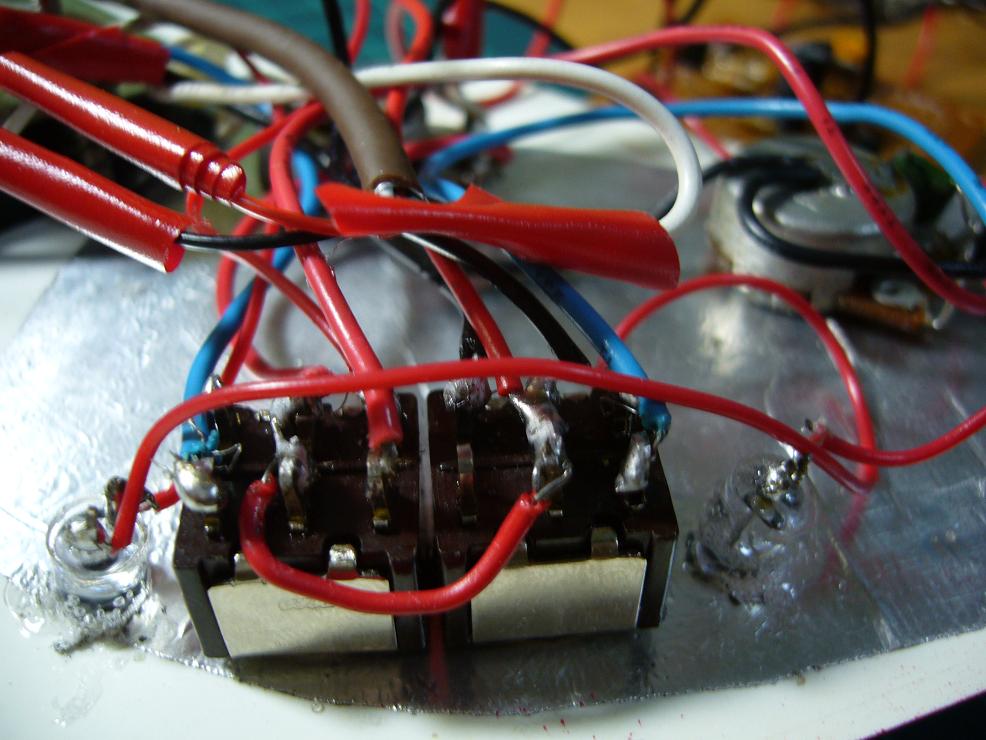

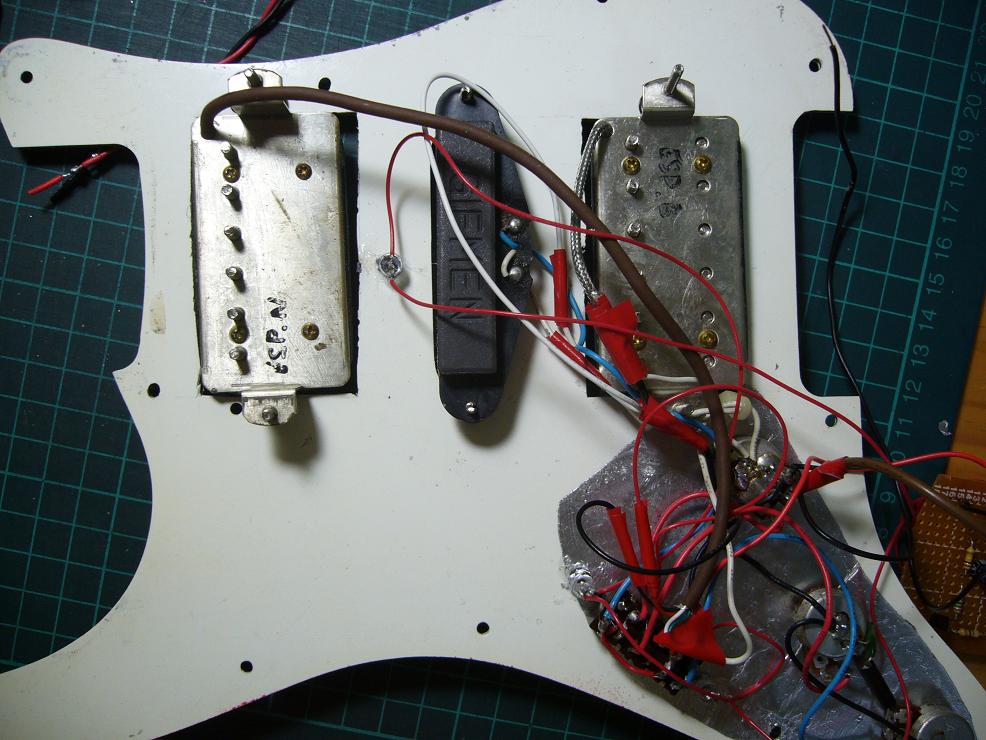

銲接面



Pick一片4.5元MARTIN M170弦特價吉他架第2件半價

小新樂器館>台灣最大網路樂器購物站
好棒喔~!!!

Pick一片4.5元MARTIN M170弦特價吉他架第2件半價

TOP

變成閃亮亮了威!!

Pick一片4.5元MARTIN M170弦特價吉他架第2件半價

TOP

外面應該噴一層亮光漆吧!!!【最新吉他譜】自學電吉他、木吉他、古典吉他、貝斯的園地【線上購買吉他,網路買吉他首選】8 }8 p. [* @0 R# [9 e
小新的吉他館" C6 F! _2 n  Y7 Y+ |0 b7 v
不然有點.....
- `$ x+ y9 S. s4 D5 y小新的吉他館
! N) X+ c2 P6 e小新吉他館-自學木吉他、電吉他、烏克麗麗、貝斯、木箱鼓、電子琴、採譜 教學網站不過說真的!!!!殺太大 ~
做自己!這,就是我的人生哲學。

Pick一片4.5元MARTIN M170弦特價吉他架第2件半價

TOP

你沒用op amp ...??? 不過成功了說哈, 對了.. 你的漆要漂亮一定要用那種細噴的那種汽車噴漆器.小新 吉他 吉他譜 吉它 結它 音樂教室 電吉他 學吉他 貝斯 蘆洲 小新的吉他館9 t6 w' w) O+ f9 m4 {. h
你看1500 多划算~ 以後都買中級的琴自己改成高級琴阿

Pick一片4.5元MARTIN M170弦特價吉他架第2件半價

TOP

我用電晶體 下去 做觸發  有 訊號 LED就亮  小新 吉他 吉他譜 吉它 結它 音樂教室 電吉他 學吉他 貝斯 蘆洲 小新的吉他館- s- I  A  J  M
噴漆我買最便宜那種   =   =  特價 68元~~~

Pick一片4.5元MARTIN M170弦特價吉他架第2件半價

TOP

太帥了吧~~~大大...推推推....

Pick一片4.5元MARTIN M170弦特價吉他架第2件半價

TOP

請問一下
1 H8 s  H$ _% k- E0 A: a4 g【最新吉他譜】自學電吉他、木吉他、古典吉他、貝斯的園地【線上購買吉他,網路買吉他首選】關於那個電路# M8 I8 E  g  L7 _6 b
可以提供一下電路圖嘛?
$ x* o% `2 v7 h; j小新的吉他館或者是說有網站之類
7 z3 u  e. [+ a8 R- H小新 吉他 吉他譜 吉它 結它 音樂教室 電吉他 學吉他 貝斯 蘆洲 小新的吉他館麻煩您了
帶著我家的寶貝(Ibanez 170DX)
一起努力下去吧@@
No Music No Dream

Pick一片4.5元MARTIN M170弦特價吉他架第2件半價

TOP

抱歉  小新吉他館-自學木吉他、電吉他、烏克麗麗、貝斯、木箱鼓、電子琴、採譜 教學網站3 ]+ T5 T5 c0 a5 q& D% g
剛剛沒仔細看
9 r$ I3 }" w  C6 g4 k6 F: O小新的吉他館原來綿羊大大已經有提供過了
8 d5 r0 W" c0 l& f  A; U【最新吉他譜】自學電吉他、木吉他、古典吉他、貝斯的園地【線上購買吉他,網路買吉他首選】謝謝你喔^^
帶著我家的寶貝(Ibanez 170DX)
一起努力下去吧@@
No Music No Dream

Pick一片4.5元MARTIN M170弦特價吉他架第2件半價

TOP

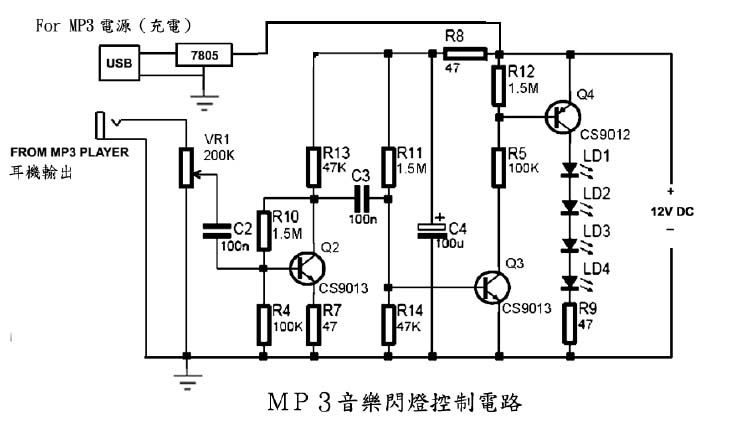

我是用這個電路~~~小新 吉他 吉他譜 吉它 結它 音樂教室 電吉他 學吉他 貝斯 蘆洲 小新的吉他館( W9 V) n+ B3 i( z2 K# Y& h  P/ I
充電的地方不用做小新吉他館-自學木吉他、電吉他、烏克麗麗、貝斯、木箱鼓、電子琴、採譜 教學網站* Q* J" t( T! I, c2 a0 a/ D

7 W0 H7 j  m+ E% [, L小新 吉他 吉他譜 吉它 結它 音樂教室 電吉他 學吉他 貝斯 蘆洲 小新的吉他館mp3輸入的地方 就 接吉他的輸出
