我也來學學 綿羊兄 改琴 新增 電路 銲接面 接線圖!

我看到別人改琴 手都會很癢   所以就改一下我的便宜琴 (2手琴買1999 !)  $ g8 C( M* v; b! K2 Q% [; b2 M$ @
這樣大概花我1500不到 改拾音器 改LED 改開關 改外觀( 下次想改大搖座 )【最新吉他譜】自學電吉他、木吉他、古典吉他、貝斯的園地【線上購買吉他,網路買吉他首選】) L; z. c: F' O- [/ ?$ n) V, U
珍珠板也自己挖 原本單單單的 用成 雙單雙 ! gita.idv.tw3 `! R) i- q, e, `+ w# t% @
改完感覺上 真不錯 比原本好太多了 出力很兇 (ESPㄝ)gita.idv.tw4 ]$ z6 y5 }& B7 U
小新的吉他館; z3 L& t; _# p! x4 n

" V4 D, j1 ~& |9 W0 H8 O; `) k【最新吉他譜】自學電吉他、木吉他、古典吉他、貝斯的園地【線上購買吉他,網路買吉他首選】謝謝觀賞 VU小新吉他館-自學木吉他、電吉他、烏克麗麗、貝斯、木箱鼓、電子琴、採譜 教學網站6 D$ Q( N" w% L" d
gita.idv.tw6 Y/ F1 {: ?; d1 H% \
[ 本帖最後由 XSEA 於 2009-9-6 22:47 編輯 ]

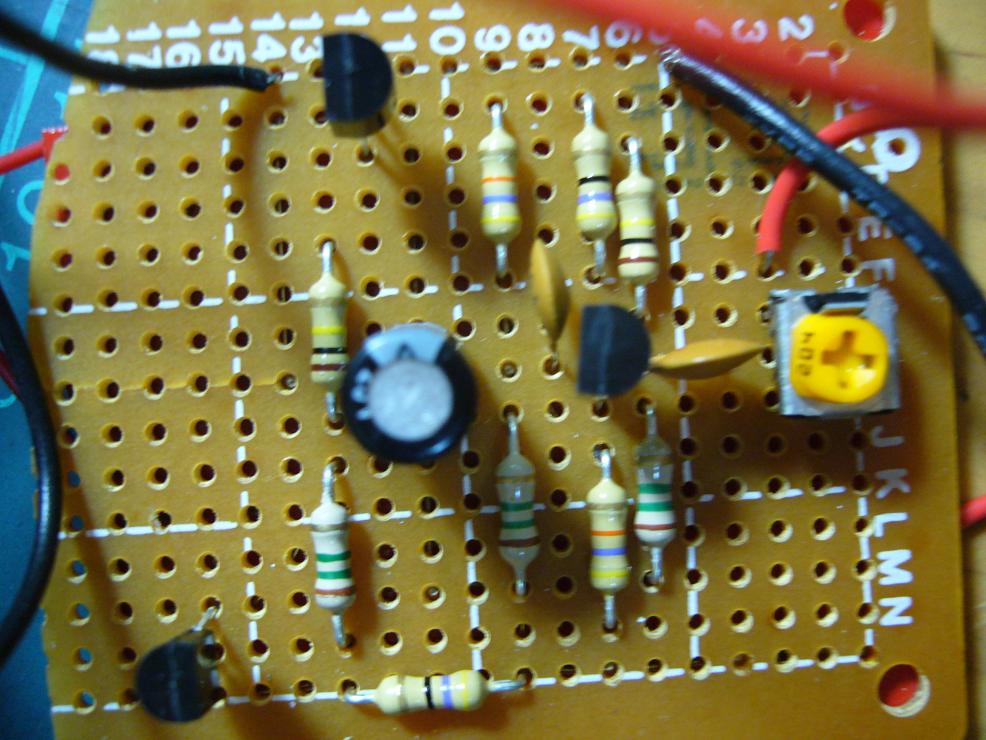

LED電路 彈下去才會亮喔! 看你要接幾顆LED 電壓就用多大!我用9V電池



LED電路 有訊號來就亮~



這個感覺比較酷 電子街一個賣15元

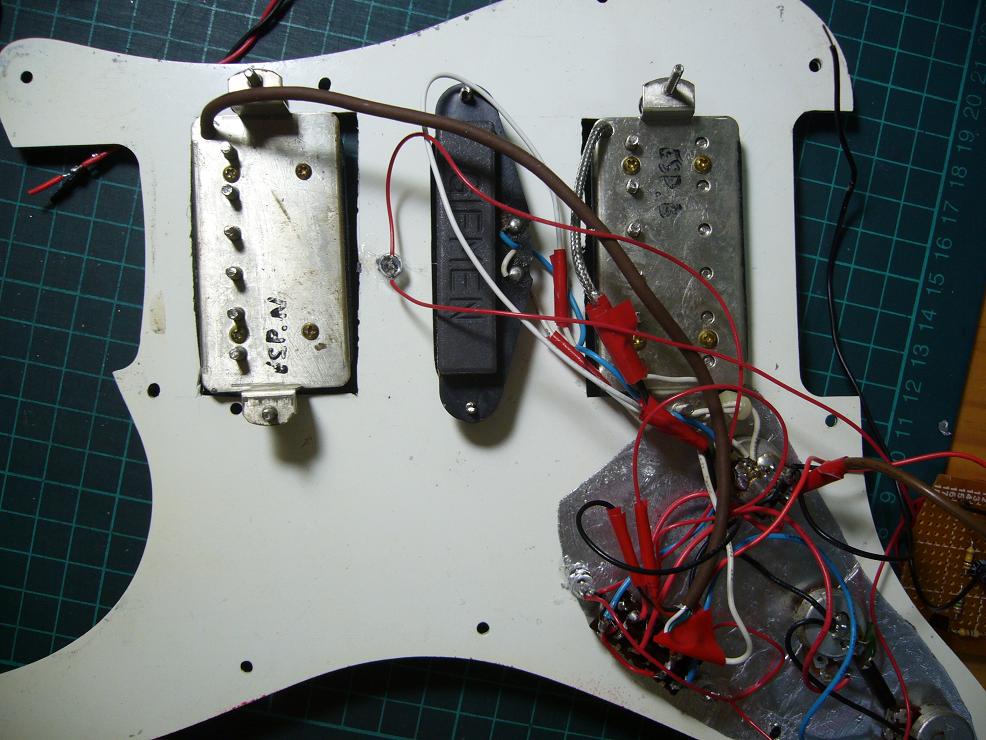

拾音器改ESP HD-200.JPG (117.15 KB)

這個是3手貨 買1000元

拾音器改ESP HD-200.JPG


噴的不好看 原本的琴身整個被我貼鋁箔紙 閃亮亮! (撕掉好累)

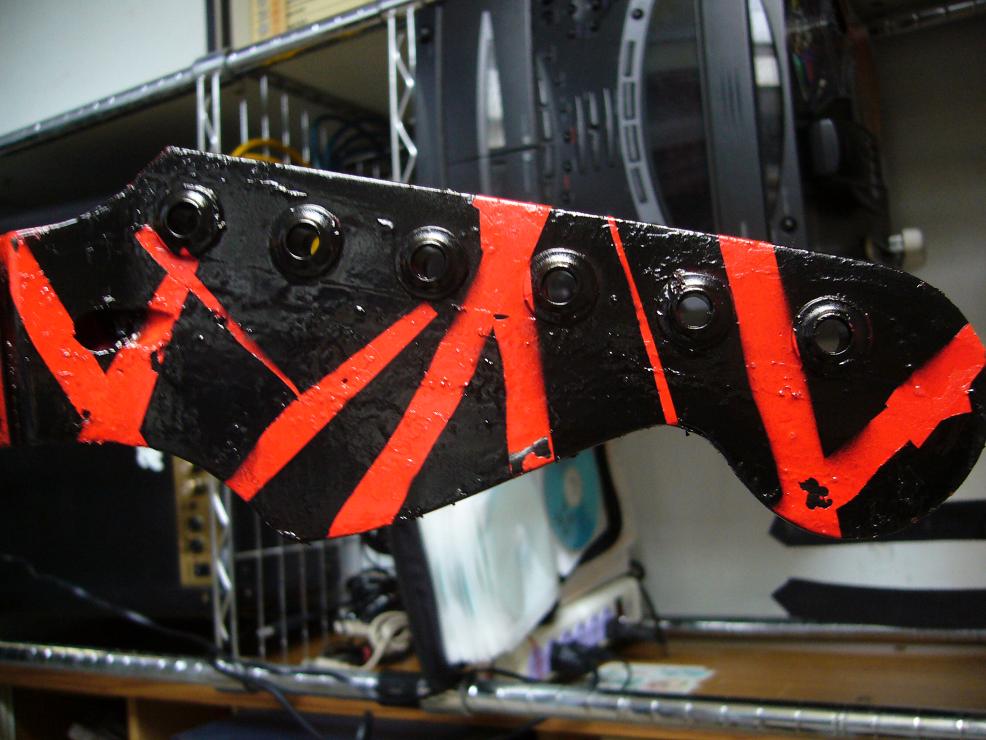

琴頭一樣也被貼鋁箔紙

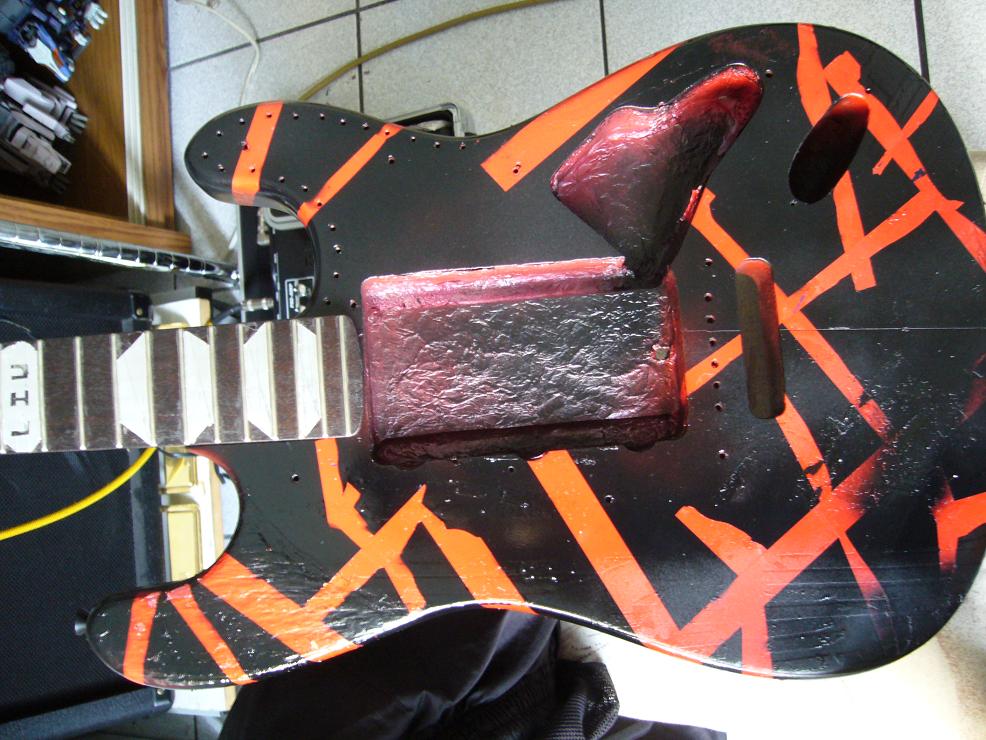

琴身

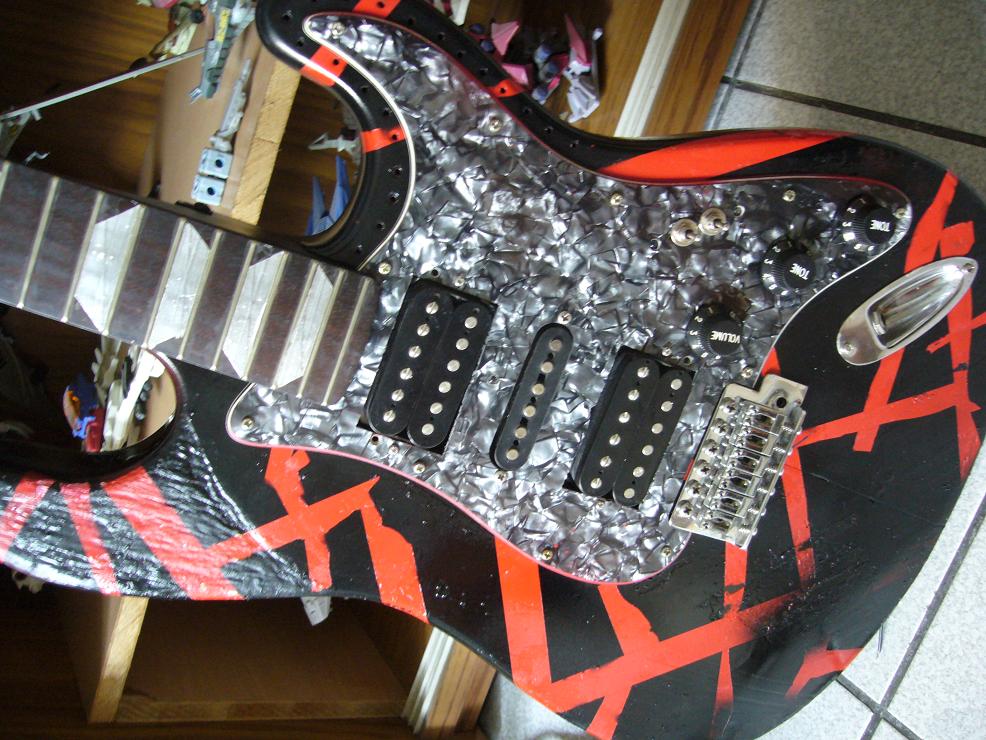

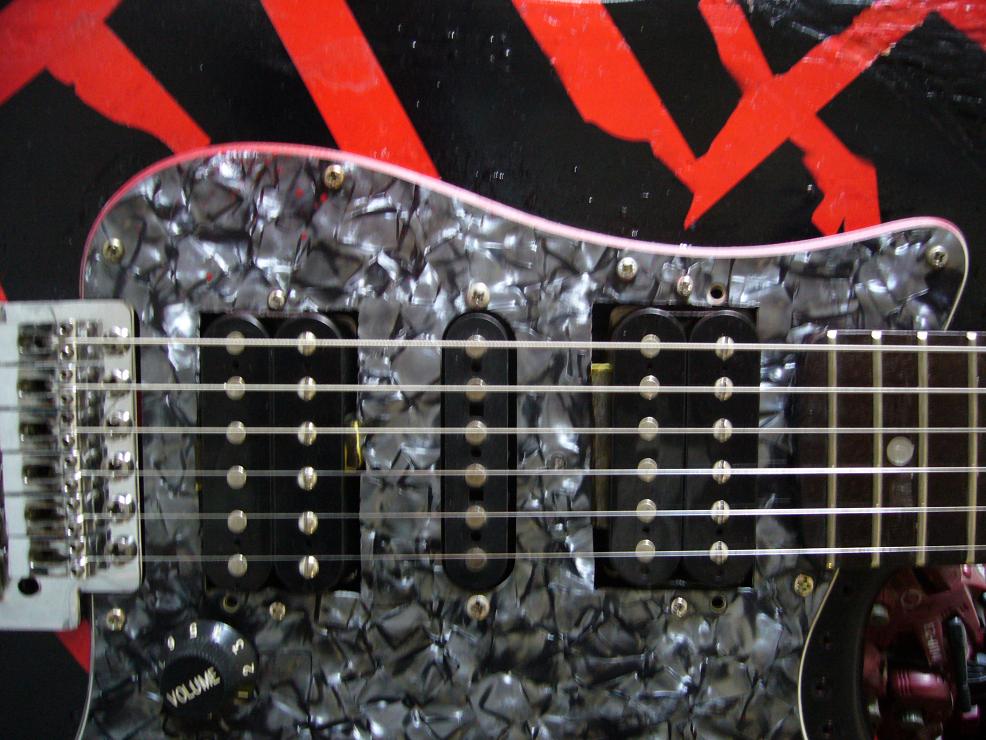

原本單單單 改 雙雙雙 珍珠板 自己挖

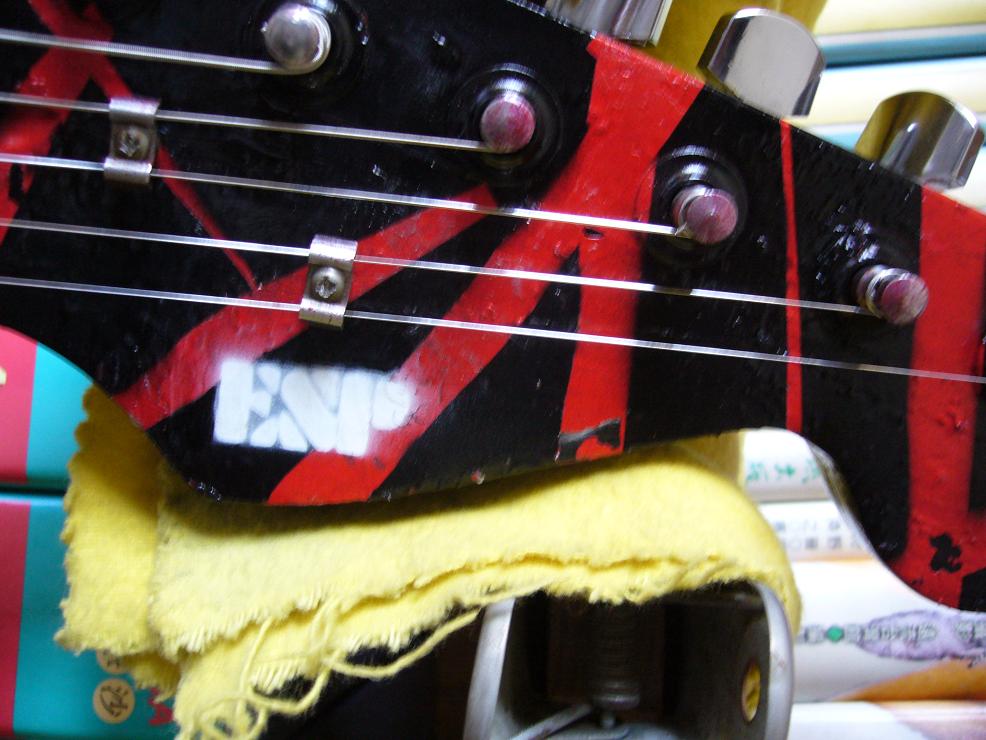

ESP 好貴 自己用一個 自爽!

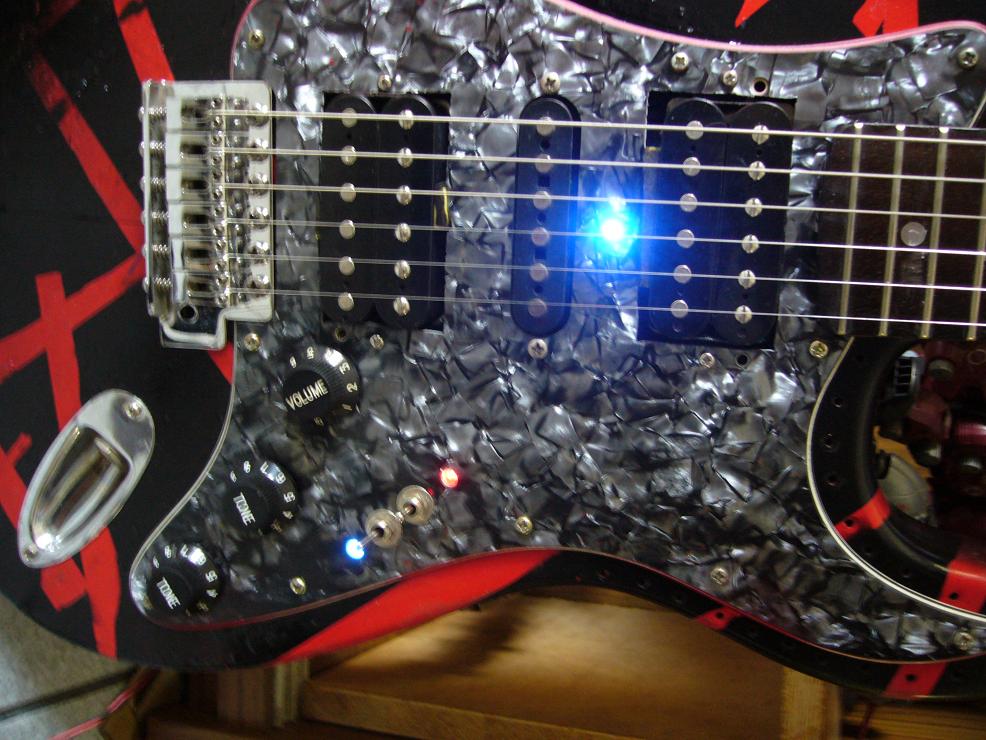

LED亮琴身特寫


ESP山寨版+我的Gibson ST.JPG (126.91 KB)

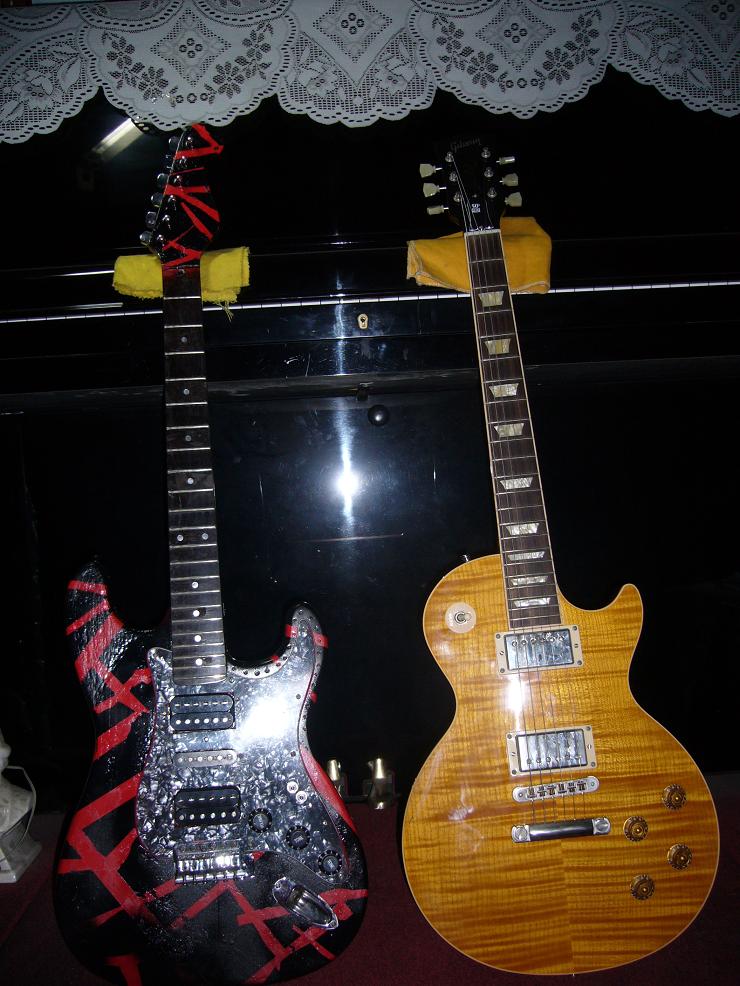

ESP山寨版+我的Gibson ST

ESP山寨版+我的Gibson ST.JPG

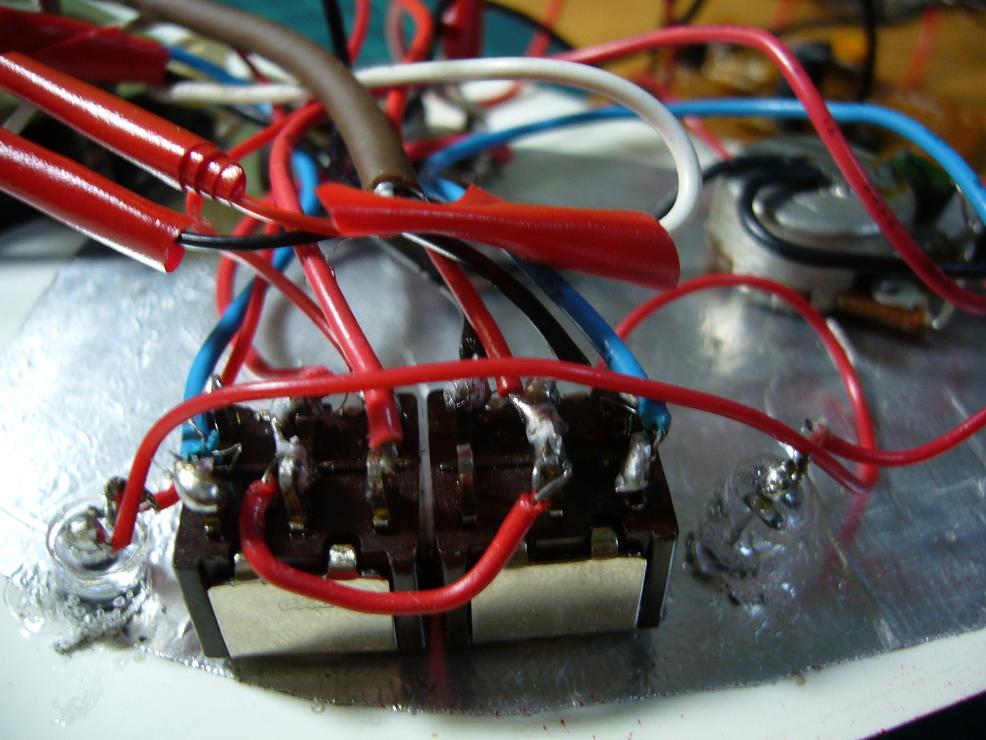

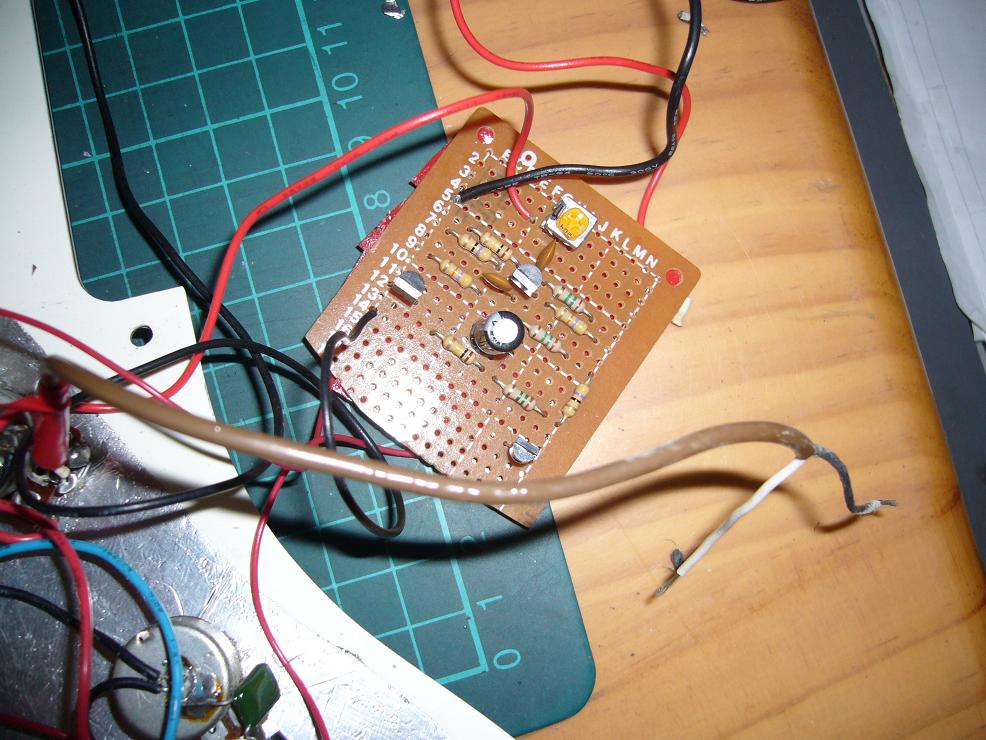

銲接面



Pick一片4.5元MARTIN M170弦特價吉他架第2件半價

小新樂器館>台灣最大網路樂器購物站
好棒喔~!!!

Pick一片4.5元MARTIN M170弦特價吉他架第2件半價

TOP

變成閃亮亮了威!!

Pick一片4.5元MARTIN M170弦特價吉他架第2件半價

TOP

外面應該噴一層亮光漆吧!!!
/ R2 C! |0 f2 l9 S小新 吉他 吉他譜 吉它 結它 音樂教室 電吉他 學吉他 貝斯 蘆洲 小新的吉他館小新 吉他 吉他譜 吉它 結它 音樂教室 電吉他 學吉他 貝斯 蘆洲 小新的吉他館/ F: r% G& ~& H3 I$ q- }
不然有點.....小新 吉他 吉他譜 吉它 結它 音樂教室 電吉他 學吉他 貝斯 蘆洲 小新的吉他館; Y% Q6 _, H: C( Q3 u% S

: B! s/ {0 t% a小新吉他館-自學木吉他、電吉他、烏克麗麗、貝斯、木箱鼓、電子琴、採譜 教學網站不過說真的!!!!殺太大 ~
做自己!這,就是我的人生哲學。

Pick一片4.5元MARTIN M170弦特價吉他架第2件半價

TOP

你沒用op amp ...??? 不過成功了說哈, 對了.. 你的漆要漂亮一定要用那種細噴的那種汽車噴漆器.小新吉他館-自學木吉他、電吉他、烏克麗麗、貝斯、木箱鼓、電子琴、採譜 教學網站6 Q" ]4 I, T3 \$ P7 Z
你看1500 多划算~ 以後都買中級的琴自己改成高級琴阿

Pick一片4.5元MARTIN M170弦特價吉他架第2件半價

TOP

我用電晶體 下去 做觸發  有 訊號 LED就亮  / M' X( C% }8 @2 y) R# ^
噴漆我買最便宜那種   =   =  特價 68元~~~

Pick一片4.5元MARTIN M170弦特價吉他架第2件半價

TOP

太帥了吧~~~大大...推推推....

Pick一片4.5元MARTIN M170弦特價吉他架第2件半價

TOP

請問一下
4 F: R% Q- s& H1 `' Ngita.idv.tw關於那個電路
2 x* I4 X8 A. Z0 j/ a. l- q; n5 H小新 吉他 吉他譜 吉它 結它 音樂教室 電吉他 學吉他 貝斯 蘆洲 小新的吉他館可以提供一下電路圖嘛?小新的吉他館8 D2 e3 {! C! U' q
或者是說有網站之類小新吉他館-自學木吉他、電吉他、烏克麗麗、貝斯、木箱鼓、電子琴、採譜 教學網站7 y  [) w( s) p% F/ G$ ~
麻煩您了
帶著我家的寶貝(Ibanez 170DX)
一起努力下去吧@@
No Music No Dream

Pick一片4.5元MARTIN M170弦特價吉他架第2件半價

TOP

抱歉  gita.idv.tw5 m+ j% M' Y5 C/ ?8 ~5 g( v
剛剛沒仔細看【最新吉他譜】自學電吉他、木吉他、古典吉他、貝斯的園地【線上購買吉他,網路買吉他首選】7 c7 t$ L9 j# x& n3 o5 d
原來綿羊大大已經有提供過了小新吉他館-自學木吉他、電吉他、烏克麗麗、貝斯、木箱鼓、電子琴、採譜 教學網站! |1 P0 E7 ]( M0 \; n# s+ K. j8 z. ?' u
謝謝你喔^^
帶著我家的寶貝(Ibanez 170DX)
一起努力下去吧@@
No Music No Dream

Pick一片4.5元MARTIN M170弦特價吉他架第2件半價

TOP

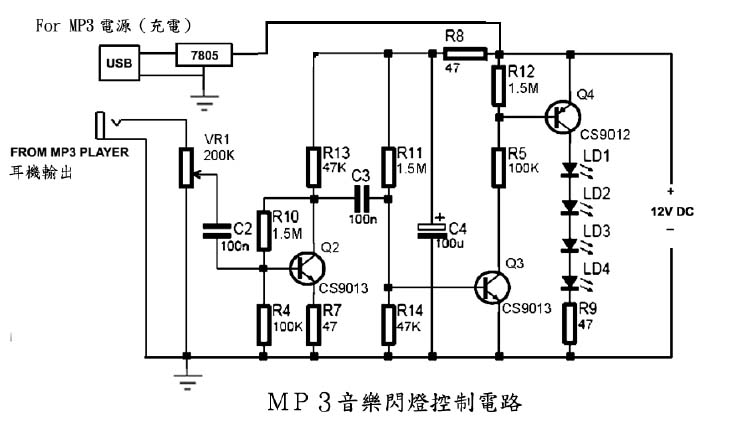

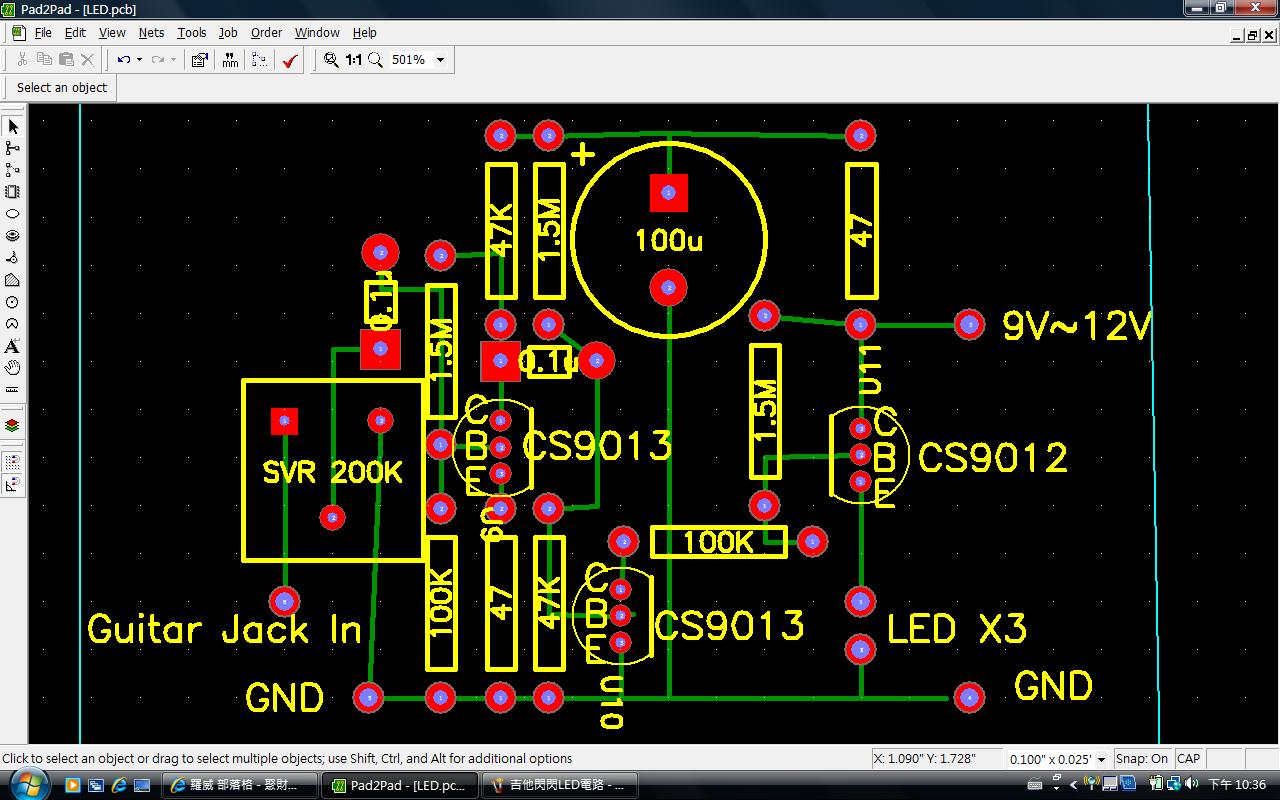

我是用這個電路~~~
( E9 s/ f1 f# e) Q, Q! y小新吉他館-自學木吉他、電吉他、烏克麗麗、貝斯、木箱鼓、電子琴、採譜 教學網站充電的地方不用做小新的吉他館+ U4 V7 p$ E8 h+ x6 ^+ }

  A0 V6 P* {, ~3 t3 imp3輸入的地方 就 接吉他的輸出
